或许要更新,转个拆解的内容纪念下。至今最为强大何稳定的路由器。更换的理由是希望可以换个外观,尝试下wifi7

非常十分丑陋的七根外置天线,中间那要天线上方有LED灯,就像一柱香。。。如果不是蓝色LED。买的第一台小米256G的灰色,因为信号差而退了,第二台蓝色128G,测试用的,不是日常用机,128G有余了。小米10在众友商的给力衬托下显得特别香,就是WIFI信号差些。不知固件更新后会否解决,我想应该变化不大。至于IQOO3,有30天体验服务,到时退款95%。IQOO3的WIFI连接速率要等47秒后才显示正常,有朋友回复我说其它机型也是一样的问题。我服了!

电源是12V/2A的规格,网线不粗。电源我觉得功率偏小了,因为待机功率9.2W。

拆小米这款AX3600路由器, 给我的感觉是在拆水星TP之类的。因为卡口很难拆,最后坏了2个卡口还有碎了一地。如下图的:(装回去之后剩下来的”赠品“)

拆开外壳可看见主板相比外壳要短小一截。因为7根天线,所以体积要做这么大。天线之间的间隔是有物理限制。

小米AX3600的天线如下:

主板连底部金属片一起抽出来:

有点脏的金属板,喷漆没做好。

底部比较好看。

拆下底部散热片,我估计是一块不锈钢,会不会是小米4边框用剩下来的边角料???
主板背面:

剩下主板了:

上方覆盖着一大片铝散热器,拆开后,两片”脏脏地”散热器:

正面好看:

主板忘记量尺寸了。

屏蔽罩挺多的:

逐一掀开金属屏蔽罩:

先看哪颗芯片好呢???看之前先化妆一番,不然看不清芯片上的丝印字符。

CPU型号是高通的IPQ8071A,四核1.0GHz,相对于主频是2.4GHz的IPQ8074A来说,1GHz有点低。但价格也相差不少!四核1G,够用了。CPU旁边有一颗内存芯片,型号是EM6HE16EWAKG-10H,DDR3,容量512MB。

从高通官网上截取的IPQ8071A结构图:

从bitswrt.com上截取的图:

上图我用红框标记了:Networking Processing Unit ,Dual Core Ubit32 @1.5GHz,双核网络处理器单元,频率1.5GHz,也就是小米介绍的双核NPU(网络加速引擎),加上CPU的Quad A53,一共是六核,小米说是双核1.7GHz,而上图是双核1.5GHz,不知哪个对了。而肯定的是双核1.7GHz NPU是在IPQ8074A和IPQ7072A身上。有人说IPQ8071A是可以支持10G网口,但从上图看只是最高5G,10G是在IPQ8074A和IPQ8072A身上。我不确定上图信息的准确度,只供参考。
内存下方有一颗芯片:PMP8074,是高通自家的电源管理芯片,负责CPU的供电管理。我估计高通的所有WIFI6方案或者旧所有IPQ807X系列CPU,都需要用到PMP8074。

变络变压器附近必然有一颗以太网PHY芯片:QCA8075。MAC在IPQ8071A里面,换句话说IPQ8071A内置千兆交换机,CPU用psgmii接口跟QCA8075连接,psgmii接口的带宽是6.25gbps。非常充足了!

5G芯片是QCN5054,支持802.11ax,1024-QAM、OFDMA、MU-MIMO,支持4x4mimo@80MHz,最高速率2402Mbps,支持2x2mimo @160MHz,最高速率也是2402Mbps。嗯,这个,芯片是支持,但实质能不能做到又是另一回事。怎么说呢,我也不知道,授权问题或者是钱的问题吧。历史告诉我,同样是QCA9984的不同产品,有些支持160Mhz,有些不支持。比小米贵8倍的华硕AX89X支持160MHz。小米说以后通过固件更新能支持160MHz,我觉得它说的以后,是很久很久以后直到永远。

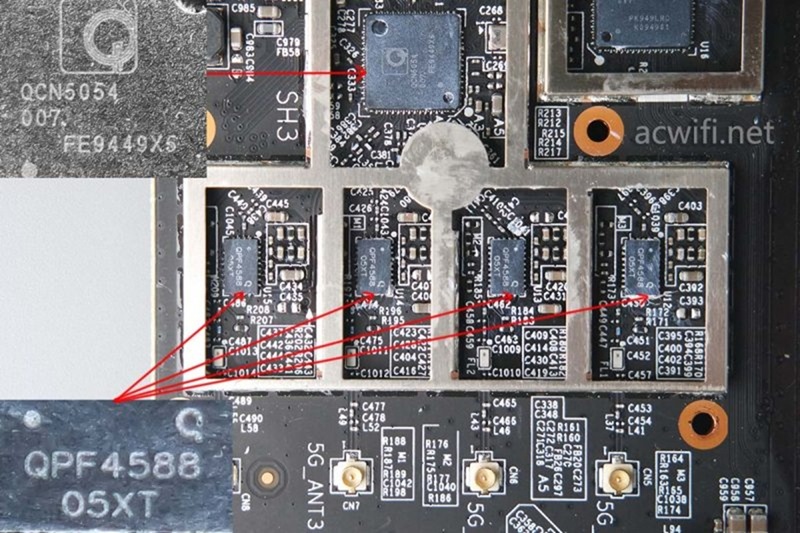

5G外置了4颗FEM芯片,丝印着QPF4588,型号就是QPF4588,Qorvo公司的产品。它是一颗支持802.11ax的FEM芯片(废话,不支持怎么能说是WIFI6路由器)。集成了PA、LNA。
QPF4588的参数如下:
5150 – 5925 MHz
POUT = +16dBm MCS11 HE80 -47dB Dynamic EVM
POUT = +18dBm MCS11 HE80 -43dB Dynamic EVM
POUT = +23dBm MCS9 VHT80 -35dB Dynamic EVM
POUT = +24dBm MCS7 HT20/40 -30dB Dynamic EVM
POUT = +26dBm MCS0 HT20 Spectral Mask Compliance
Optimized for +5 V Operation
33 dB Tx Gain
2 dB Noise Figure
16 dB Rx Gain & 7 dB Bypass Loss
30 dB 2.4 GHz Rejection on Rx Path
Integrated RF Power Detector Coupler as well as DC Power
Detector
WIFI6模式+18dBm=64mW。(MCS11是1024-QAM)看不懂这么低;可能不是在-35dB的数据的原因吧。
WIFI5模式+23dBm=200mW。(MCS9是256-QAM)
华硕AX89X同款功放芯片。但是如果小米AX3600遵守国家标准不超过100mW,信号是不会强的。
2.4G芯片型号是QCN5024,支持4x4mimo,但这里只用了两路(IPQ8071A只支持2x2mimo),也就是2x2mimo,最高速率573Mbps。外置独立的功放芯片,丝印着4288,型号是QPF4288,集成了PA和LNA:
The QPF4288 integrates a 2.4 GHz power amplifier (PA),regulator, single pole two throw switch (SP2T), bypassable low noise amplifier (LNA) and coupler into a single device。

它的参数:
2400-2500 MHz
POUT = +17 dBm HE40 -47dB Dynamic EVM
POUT = +22 dBm HE40 -43dB Dynamic EVM
POUT = +24.5 dBm MCS9 HT40 -35dB Dynamic EVM
POUT = +26 dBm MCS7 HT20/40 -30dB Dynamic EVM
POUT = +28 dBm MCS0 HT20 Spectral Mask Compliance
Optimized for +5 V Operation
33 dB Tx Gain
1.7 dB Noise Figure
15.5 dB Rx Gain & 7 dB Bypass Loss
>10dB 5 GHz Rejection on Rx Path
Integrated RF Power Detector Coupler as well as DC Power
Detector
WIFI6模式下,功率+22dBm=160mW;
WFII5模式下,功率+24.5dBm=282mW。
2.4G芯片上方还有一颗无线芯片,型号是QCA9889:
QCA9889 is a highly integrated wireless local area network (WLAN) system-on -chip (SoC) for 5 GHz 802.11ac, or 2.4/5 GHz 802.11n WLAN applications.

参数:
Wi-Fi Standards: 802.11ac Wave 2, 802.11ac, 802.11a/b/g, 802.11n
Wi-Fi Spectral Bands: 2.4 GHz, 5 GHz
Peak Speed: 433 Mbps
Channel Utilization: 20/40 MHz, 20/40/80 MHz
MIMO Configuration: 1×1 (1-stream)
Wi-Fi Features: MU-MIMO.
同时支持2.4G和5G。均是1x1mimo,2.4G 150Mbps速率,5G 433Mbps速率。QCA9889外围了2颗LNA,没有PA,这只是给智能设备连接用的,不需要多强的信号吧,用LNA增强一下杂信处理能力就好。2颗LAN分别丝印着“258”和“224”。型号分别是BGU7224和BGU7258,分别对应着2.4G和5G。
最后QCA9889上方有一颗闪存芯片,型号是W29N02GZSIBA,容量256MB。

拆完了。
从这个是否可以看出是哪个厂代工的?

主板全貌:

5G芯片下方有供电电路,2.4G芯片周围没有看见,可能从CPU那边“借电”了。。。又或者是只有2路无线,不需要额外的供电。
如果把QCN5024补全2路,主板增大一点,补上多一颗QCN5054和4颗QCN5054,再增大一点主板面板,补上2个10G网口,就成了AX89X了。浪费了这么大的外壳。小米以后会不会出个8x8mimo的呢??听说小米跟高通很铁。
站在同样的楼下D点位置,拿着小巧的小米4C,连上小米AX3600的5G(44信道),连续测速3次,155-178之间,比红米AC2100慢一点。
599元,值这个硬件的钱。其它不好说,这篇只是拆机文章,详细的评测,套用小米的话,以后会有的。以下是开机后固件更新内容,固件发布日期是2020年3月10日。

IPQ807XA全系列都支持高通自家的私有协议WI-FI SON(MESH组网技术),从领势的Velop系列和网件Orbi系列身上可看出它的无缝漫游效果非常出色,比华硕的AImesh明显要好用。希望小米不要浪费硬件吧。
